FTBP-1边坡监测系统

一．    系统概述

工程施工过程中，公路边坡的稳定状况难以确定，在开挖过程中或开挖后失稳的事故也常有发生。因此，对边坡进行稳定性监测室确保工程建设顺利进行的重要措施，一般分为施工过程中监测及工后的长期监测。其中，包括地表位移、深层位移、锚杆（索）应力、孔隙水压力、支挡结构位移和承载力等多方面的的监测。

二．    地表位移监测方案

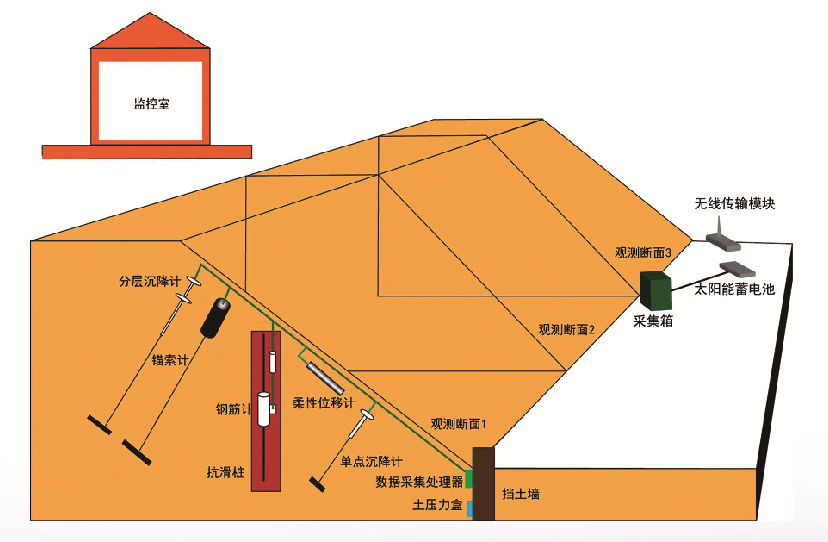

根据边坡的实际长度和实际地理环境，设计为每隔X米建立一个监测断面，共计N个断面，每个断面设置有：分层沉降计、锚索计、钢筋计、柔性位移计、单点沉降计、土压力盒（设置可以根据实际设计方案进行增减）。

三．    深层位移监测方案

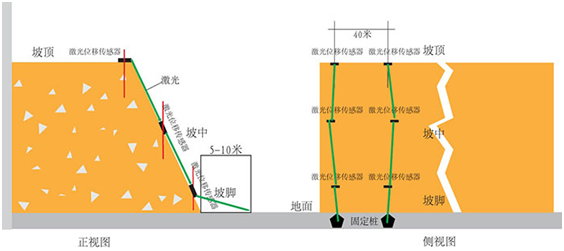

根据边坡的实际长度和实际地里环境，设定X米建立一个监测断面， N个断面，每条观测线设不少于3个监测点。在道路一侧高边坡段按坡顶、坡中、坡脚成排布置监测点。在距坡脚5~10米处设置固定桩。
