高铁边坡长期监测

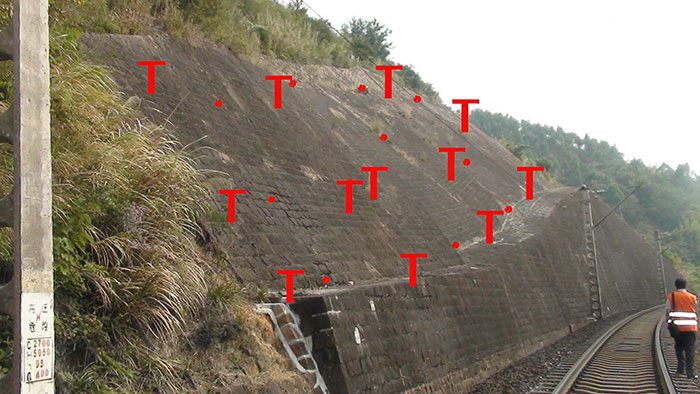

图例1：

圆形：激光位移传感器；

T形：分层沉降传感器；

方形：柔性多点位移传感器（拉钢丝）

托盘形：土压力盒。

另外，还应有雨量计，渗压计，温湿度计，广角摄像头等，关键部位可以放置光电图像式沉降传感器（视现场情况，在关键部位装光电图像式沉降传感器，能同时检测沉降和水平位移）。

图例2：

圆形：激光位移传感器；

T形：分层沉降传感器；

方形：柔性多点位移传感器（拉钢丝）；

托盘形:土压力盒。

另外，还应有雨量计，渗压计，温湿度计，广角摄像头等，关键部位可以放置光电图像式沉降传感器（视现场情况，在关键部位装光电图像式沉降传感器，能同时检测沉降和水平位移）。
