详细介绍

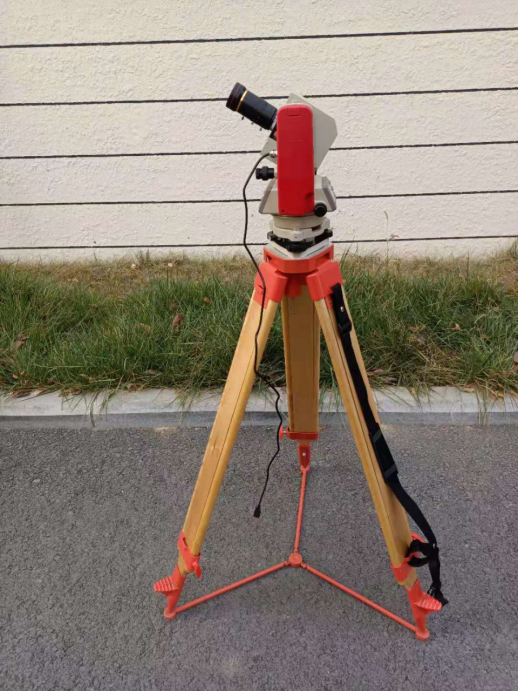

FTLF-8隧道智能裂缝宽度测量仪
一、概述
隧道智能裂缝宽度测量仪主要用于各类铁路隧道裂纹的自动化测量，也可用于公路、水坝等裂纹测量
二、原理简介
该仪器采用光学图像处理技术对隧道横截面进行旋转扫描搜索，自动识别及测量隧道内部横截面处裂纹宽度。通过自动变焦自动、对焦光学系统将隧道裂缝表面成像在CCD图像传感器上，通过USB数字信号传输和图像处理软件测得裂缝像的宽度。通过双激光束并标定裂缝像的放大倍率，自动判别和显示裂缝的实际宽度，结果数据以图像及数据包形式保存。
三、技术参数
1、测量距离：3m-20m。
2、测量精度：0.2m。
3、测距精度：不大于实际距离5%。
4、图像大小：BMP格式。
5、水平旋转角度：360°无限位。
6、上下旋转角度：180°。
7、软件计算掉块尺寸。
