产品介绍：

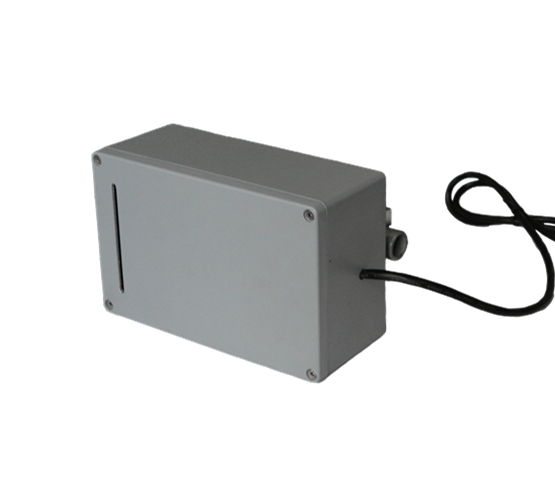

   FTJN-3工程结构体动静态挠度沉降测试传感器是测量工程结构体各个被测点之间的相对高度变化的测量仪器设备。包括测试仪主机、钢丝滑轮承载器、固定支架等组成。FTJN-3工程结构体挠度沉降测试仪需要一个基准位置，可以在被测体以外拉一条细钢丝，钢丝一端固定，另一端通过滑轮牵引一重物，该重物的使钢丝以不变的重力被牵引，不受外环境（温度，湿度）影响。

工作原理：

   挠度沉降测试传感器本身固定于被测结构体上，测试仪内部安装有工业ccd，用Ф0.3～0.6㎜细钢丝穿过测试仪，同时钢丝两端以恒力牵引并固定于被测体外不变位的静止物上，调整间隙使钢丝穿过而不接触测试仪。以钢丝作为静止参考基准，用挠度测试仪内部ccd来采集钢丝与测试仪的相对位移变化，从而测得被测结构体的挠度值。

产品优势：

   钢丝与挠度测试传感器是采用ccd非接触测量静止钢丝，减少了由于接触摩擦和其他传动机构造成的钢丝位置改变仪器的误差，精度远远大于同类产品。

产品应用：

   用于各大型工程岩体、结构体（如桥梁、路基、地基、坝体、基桩）等各测点不均匀的沉陷（垂直）、倾斜或水平方向的测量；也可用于基桩静荷载竖向沉降检测，无须基准梁，仅需挂拉一根细钢丝作参考基准即可。

技术指标

   1、符合混凝土结构实验方法标准；

   2、量程范围  ：±30mm （可根据用户需要扩展）；

   3、最小分辨率 ：0.01mm；

   4、重复精度  ：≤±0.05mm；

   5、通讯方式  ：RS485/RS232/CAN/无线传输；

   6、工作环境  ：-40～+60℃、湿度 <90% RH；

   7、工作电压  ：DC12V。
