一、仪器特性

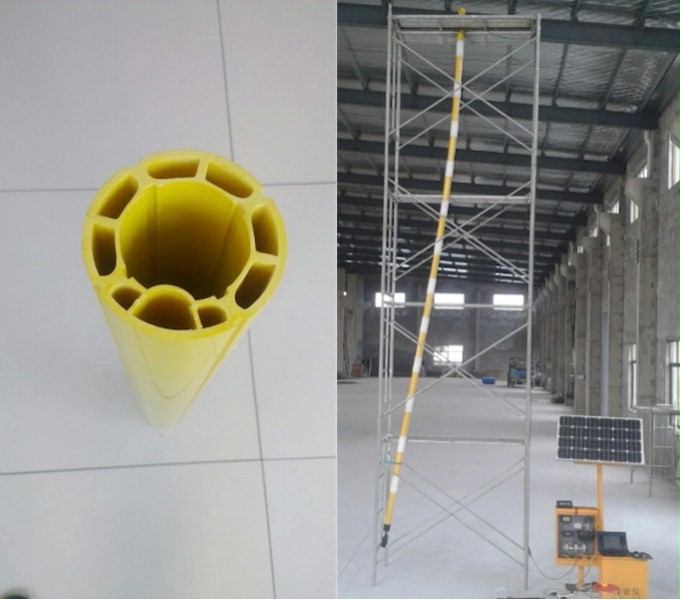

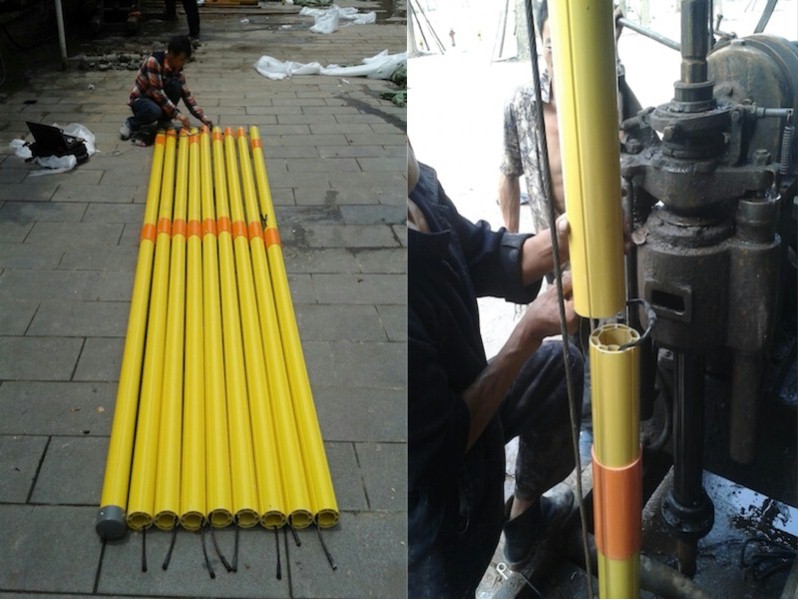

结构空间变形测量传感器采用双轴倾角传感器阵列技术，用于工程结构空间变形测量，安装于结构表面或嵌入结构内部，能够直接承担建筑物、桥梁、边坡、挡土墙、建筑基坑倾斜变形等工程测量任务，也可以作为结构监测教学版仪器，演示物联网技术在结构变形监测领域的应用过程，展示结构监测技术的未来发展趋势。测量数据可以采用有线方式传输，通过配备的单机版软件实现直连数据的读取、存储与曲线图表展示功能，也可以通过GPRS通讯模式远程传输到云计算平台，借助PC、手机、平板等终端设备实时在线浏览。

二、仪器功能

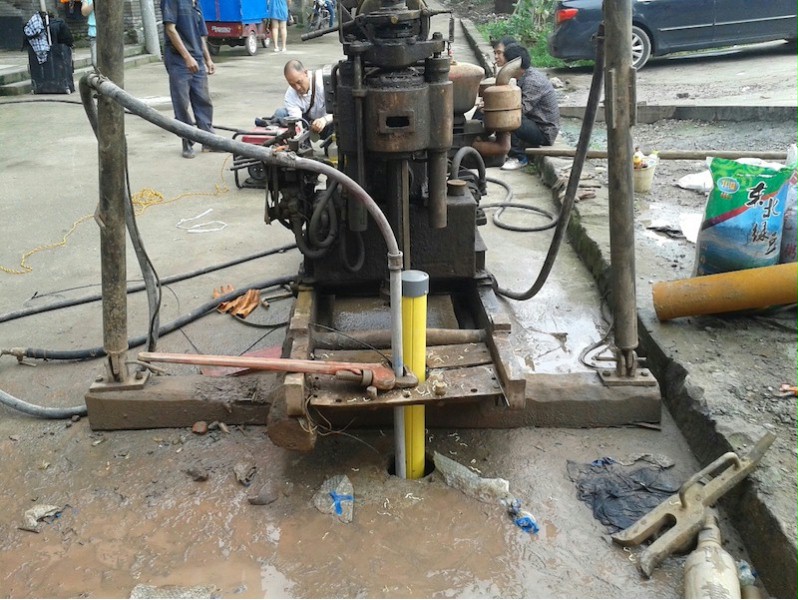

    1.可连续测量钻孔大变形区域的细节变形特征；

    2.可准确捕捉滑坡滑面位置；

    3.可准确探测滑坡主滑方向；

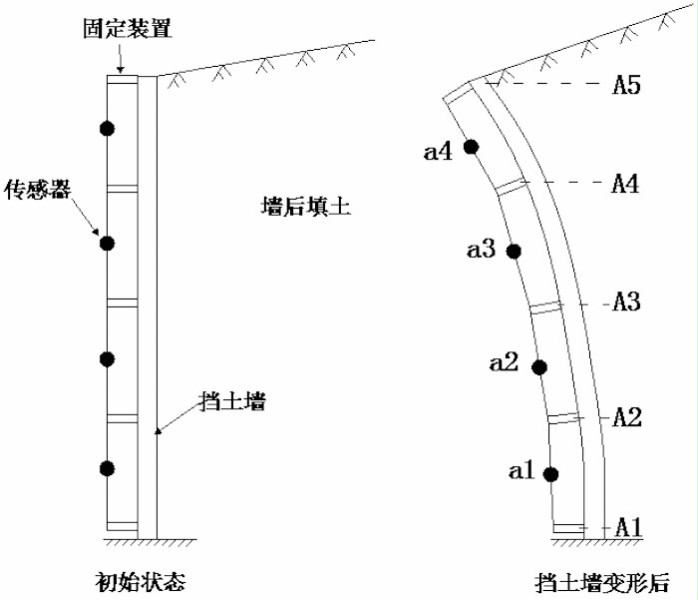

    4.可连续测量挡土墙建筑结构物体的倾斜变形情况；

    5.可实现数据的实时采集无线数据接收；

    6.可长时间待机运行，供电由内置充电锂电池完成；

    7.可完成空间大变形测量；

    8.可通过展示终端实时在线观看数据动态、曲线展示；

    9.配置软件，可通过PC、手机、平板等终端设备实时在线数据浏览。

三、主要技术参数

1. 测量方向：X/Y两维测量；
2. 旋转矫正：罗盘指北系统自动校正；
3. 传感器的角度范围：+/-360度（2D/3D模式）；
4. 水平模式范围：+ / - 45度 水平；
5. 长期精度：±0.03毫米（每0.3米长度）；
6. 短期的形状测试精度：±0.01毫米（每0.3米长度）；
7. 长期在20度垂直倾斜/段的准确性：±0.0005 RAD=0.029度；
8. 空间方位误差：< ±0.25’；
9. 内段的正交性：± 0.1’；
10. 范围：±30°；
11. 3dB带宽：50赫兹；
12. 传感器的噪声：220 microG/根赫兹；
13. 单元长度：300mm；
14. 分辨率：0.01°；
15. 数据传输方式：有线、无线GPRS传输；
16. 传输距离：任意距离；
17. 电池时常：锂电池10小时；
18. 电池使用：22O交流充电；
19. 操作温度：-10℃-50℃；
20. 重量：15KG；
21. GPRS传输频率：0-65533 S；
22. 数据采集：仪器箱结构485总线技术采集；
23. 测量单元外径：∮32；
24. 锂电池能耗：12V/5AH（内置可充电）。
